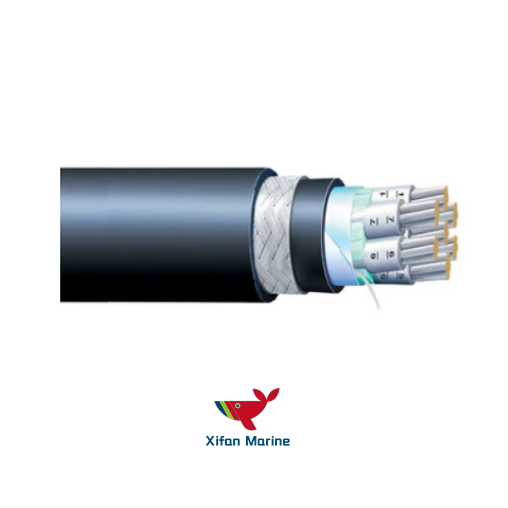

Kabel Kontrol Kapal Lapis Baja 150/250V
Merek :XIFAN MARINE
produk asal :Cina
waktu pengiriman :10 hari
kapasitas pasokan :5000m/Bulan

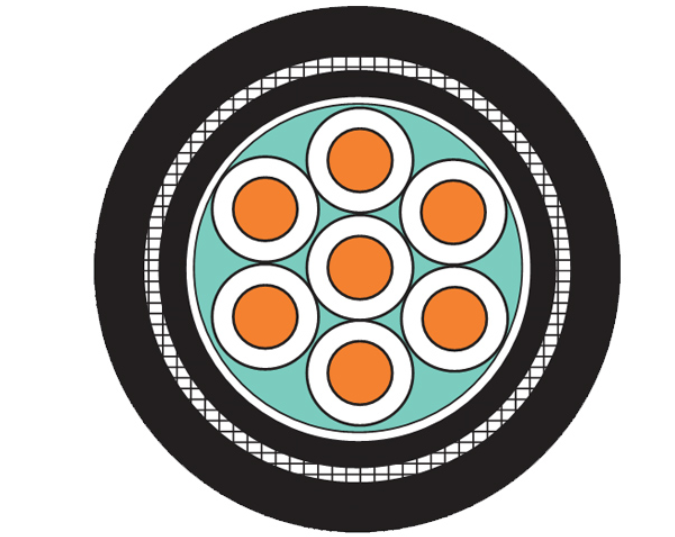

Konstruksi Kabel:
1- Konduktor: Tembaga kaleng bundar terdampar class2 IEC 60228
2- Lapisan tahan api: Pita mika
3- Isolasi: XLPE
4- Pita
5- Sarung dalam: PO
6- Armor: Jalinan kawat tembaga kaleng
Kabel Kontrol Kapal Lapis Baja 150/250V
Aplikasi Kabel Kontrol Kapal Lapis Baja JIS C3410
Kabel adalah instalasi tetap, digunakan untuk Kontrol, sistem sinyal di kapal.
Model Kabel Kontrol Kapal Lapis Baja JIS C3410
250V MPYC, FA-MPYC
250V MPYCY, FA-MPYCY
JIS C3410 Standar Kabel Kontrol Kapal Lapis Baja
– Panduan desain: JIS C 3410(1999/2010)
– Tahan api : IEC 60332-1 & IEC 60332-3 Kategori A (Tipe FA)
– Tikungan/benturan dingin : CSA 22.2 No. 03 (-35 ) (Tipe Dingin)
– Maks. suhu konduktor :85
JIS C3410 Konstruksi Kabel Kontrol Kapal Lapis Baja
| Klasifikasi | Kode | Detail konstruksi |
| Konduktor | M | Kawat Tembaga Kaleng JIS C3410 |
| Isolasi | P | EPR sesuai JIS C 3410 |
| Sarung | DAN | PVC sesuai JIS C 3410 |
| Baju zirah | C | Kawat baja galvanis dikepang |
| CB | Kawat tembaga kaleng dikepang | |
| Cat | Cat putih harus dicat seragam | |
| Penutup | DAN | PVC sesuai JIS C 3410 |
| Warna hitam |
Rekomendasi
Radius tekukan kabel minimum
Jari-jari dalam belokan kabel yang tidak mengalami pergerakan akibat pemuaian, tidak boleh kurang dari :
6 kali diameter luar kabel
Kabel yang mengalami pergerakan akibat pemuaian dan kabel tegangan tinggi harus dibengkokkan menjadi bentuk sekurang-kurangnya 12 kali diameter kabel.
Suhu instalasi
Suhu instalasi minimum yang disarankan:
-10°C Kapal kabel kabel dengan selubung PVC
-20°C Elastomer kabel on/off shore
Instalasi menarik kekuatan
Gaya tarik kabel dapat diperkirakan, sebagai batas maksimum :5Kp per mm2 area konduktor pada kabel. Tegangan tambahan akan disuplai dari jalinan dan senyawa insulasi dan selubung.
Spesifikasi:
Inti: 1, 2, 3, 4, 5, 7, 10, 12, 14, 16,19, 24, 27, 30, 33, 37.
Area Penampang Nominal: 1mm2
Sertifikat: CCS,LR,ABS,DNV,BV,GL,NK,RINA; 85℃
