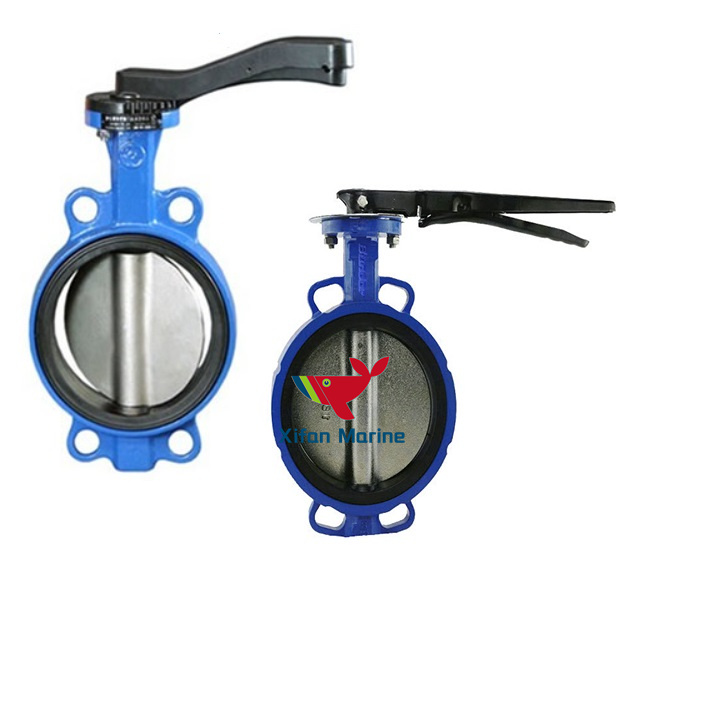

Katup Kupu-Kupu Laut Tipe Garis Tengah
Merek :XIFAN MARINE
produk asal :Cina
waktu pengiriman :15 hari
kapasitas pasokan :10000pcs/Bulan
Centerline Type Marine Butterfly Valve cocok untuk air laut, air tawar, udara, minyak mentah dan minyak jadi yang suhunya 70 derajat ke bawah.
Ukuran: DN50~DN1200
Tekanan: PN10/16/150LB/JIS 5K/10K/150PSI/200PSI/300PSI
..
Katup Kupu-Kupu Laut Tipe Garis Tengah
Katup kupu-kupu adalah katup yang dapat digunakan untuk mengisolasi atau mengatur aliran. Ada banyak jenis katup kupu-kupu, misalnya katup kupu-kupu tipe lug, katup kupu-kupu wafer, katup kupu-kupu bergelang,
katup kupu-kupu akhir beralur dll. digerakkan listrik, digerakkan hidrolik, digerakkan udara atau operasi manual adalah untuk opsi, mereka umumnya disukai karena karakteristik ringan, biaya rendah.
Katup Kupu-Kupu Laut Tipe Garis Tengah cocok untuk air laut, air tawar, udara, minyak mentah dan minyak jadi yang suhunya 70 derajat ke bawah.
Ukuran: DN50~DN1200
Tekanan: PN10/16/150LB/JIS 5K/10K/150PSI/200PSI/300PSI
Standar desain: API 609/MSS-SP67/BS5155/EN593/ AWWA C504
Standar koneksi: ANSI/DIN/BS/JIS/ISO

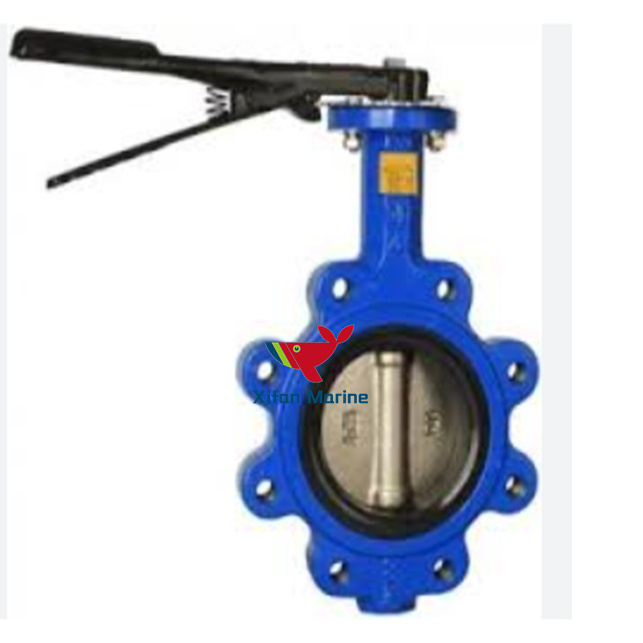

Jenis katup: Jenis lug
Struktur: Konsentris, tubuh berlapis karet
Bahan tubuh: Besi cor, besi ulet
Bahan cakram: Besi ulet/Aluminium perunggu/Stainless steel/Monel
Bahan kursi: EPDM/NBR/PTFE/VITON/BUNA-A
Suhu yang cocok: -20~150℃ (Tergantung pada bahan kursi)
Operasi: Pegangan tuas / Gigi cacing / Aktuator listrik / Aktuator pneumatik, Berbagai operasi untuk opsi.
Menggambar :
Fitur :
Cocok untuk layanan gas dan cair
Kursi Didukung Fenolik untuk penyegelan superior dan penggunaan jangka panjang
Desain batang satu bagian memastikan pemerataan torsi
Shutdown positif dua arah
Otomatisasi pemasangan langsung
Parameter Utama :
A:
DN | Dimensi Bingkai | Penghubung jalur pipa | Berat | |||||
H | H1 | L | L1 | D1 | D2 | D0 | ||
80 | 298 | 190 | 46 | 254 | 138 | 118 | 15 | 4.80 |
100 | 348 | 205 | 52 | 158 | 138 | 5.74 | ||
125 | 378 | 235 | 56 | 183 | 164 | 7.95 | ||
150 | 417 | 257 | 340 | 208 | 190 | 11.73 | ||
200 | 468 | 282 | 60 | 273 | 250 | 17 | 16.14 | |
SEBAGAI:
DN | Dimensi Bingkai | Penghubung jalur pipa | Berat | |||||
H | H1 | L | L1 | D1 | D2 | D0 | ||
80 | 298 | 190 | 46 | 254 | 160 | 133 | 18 | 5.20 |
100 | 348 | 205 | 52 | 180 | 158 | 6.24 | ||
125 | 378 | 235 | 56 | 210 | 184 | 8.95 | ||
150 | 417 | 257 | 340 | 240 | 212 | 12.83 | ||
200 | 468 | 282 | 60 | 295 | 268 | 22 | 17.59 | |
B:
DN | Dimensi Bingkai | Penghubung jalur pipa | Berat | |||||
H | H1 | L | L1 | D1 | D2 | D0 | ||
80 | 1118 | 1010 | 46 | 254 | 138 | 118 | 15 | 11.52 |
1368 | 1260 | 11.64 | ||||||
1618 | 1510 | 14.73 | ||||||
1868 | 1760 | 16.38 | ||||||
100 | 1153 | 1010 | 52 | 158 | 138 | 12.67 | ||
1403 | 1260 | 14.45 | ||||||
1653 | 1510 | 16.23 | ||||||
1903 | 1760 | 18.01 | ||||||
BS:
DN | Dimensi Bingkai | Penghubung jalur pipa | Berat | |||||
H | H1 | L | L1 | D1 | D2 | D0 | ||
80 | 1118 | 1010 | 46 | 245 | 160 | 133 | 18 | 11.45 |
1368 | 1260 | 12.84 | ||||||
1618 | 1510 | 14.93 | ||||||
1868 | 1760 | 16.58 | ||||||
100 | 1153 | 1010 | 52 | 180 | 158 | 12.97 | ||
1403 | 1260 | 14.75 | ||||||
1653 | 1510 | 16.53 | ||||||
1903 | 1760 | 18.31 | ||||||

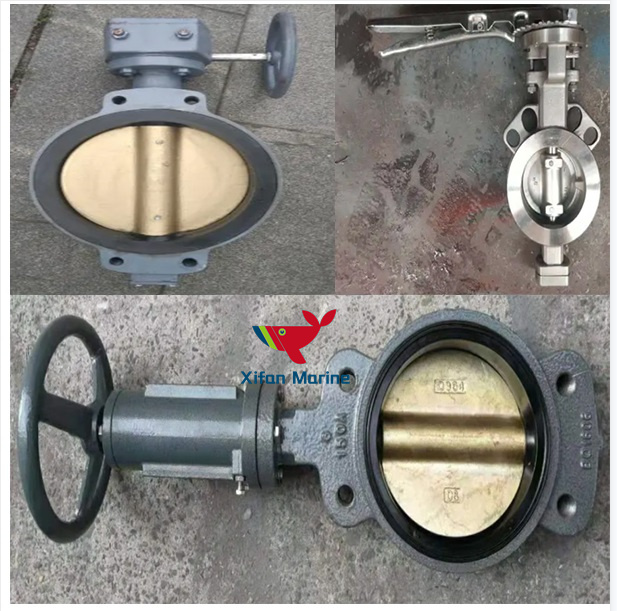

Menampilkan :
Pls hubungi kami untuk lebih jelasnya jika Anda tertarik.
