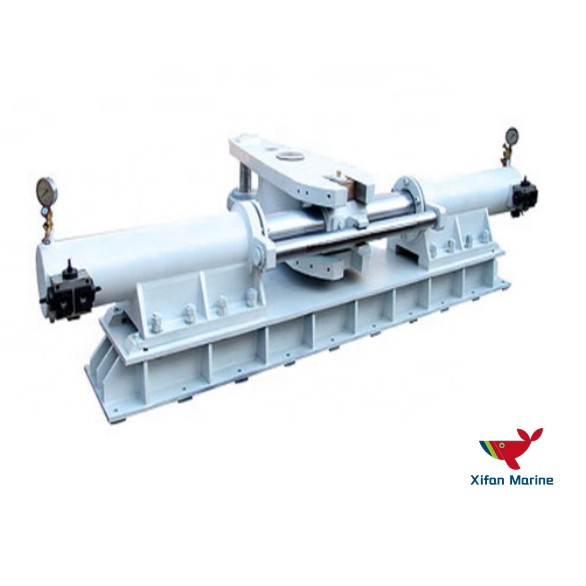

Cylinder Fork Type Electric Hydraulic Yacht Steering Gear
Merek :XIFAN MARINE
produk asal :Cina
waktu pengiriman :30 hari
kapasitas pasokan :10 buah/hari
Kontrol elektro-hidraulik
Cocok untuk bilah kemudi normal
Pompa dengan perpindahan variabel atau pengiriman konstan
Anakan satu bagian untuk stok kemudi standar atau tanpa kunci
unit pompa dipasang dan disalurkan sepenuhnya dengan silinder
Cylinder Fork Type Electric Hydraulic Yacht Steering Gear
Berbeda dengan tipe fork piston, ciri khasnya adalah telah mengubah gerakan bolak-balik piston menjadi gerakan bolak-balik silinder. Dua ujung batang piston dipasang di pondasi. Sehingga tidak hanya mempertahankan keunggulan tradisional dari perangkat kemudi piston-fork tetapi juga memiliki keunggulan sebagai berikut: Volume kecil, ringan, mudah dirawat, terutama cocok untuk digunakan di semua jenis kapal.
Ada pin silinder di tengah striker, dan blok geser persegi disusun di penutup luar pin. Saat striker bergerak, penggeser berputar di sekitar pin silinder dan meluncur di ujung anakan yang berbentuk garpu.
Tipe fork memiliki karakteristik torsi yang sama dengan tipe cross head, tetapi side thrust ditanggung oleh striker tanpa pelat pemandu. Strukturnya sederhana, dan pemrosesan serta pembongkarannya nyaman.
Crosshead diganti dengan shift fork, dan jarak R dari sumbu striker ke sumbu popor kemudi. Itu dapat dikurangi hingga 26%, dan stroke maksimum striker juga berkurang, ruang lantai berkurang 10% hingga 15% dibandingkan dengan tipe crosshead, dan beratnya berkurang sekitar 10%
Spesifikasi:
| Model | Torsi | Waktu Pergeseran Kemudi | Sudut Kemudi Maks | Jalan Darurat |
| XF-1 | (KN.M) | (S) | (°) | |
| XF-2 | 10-16 | ≤12/20/28 | 65 | Cara darurat untuk pergi ke sungai: 8-16KN.M: perangkat penyimpan energi 20-200KN.M: stasiun pompa motor DC Cara darurat untuk melaut: 8-350KN.M Pompa tangan |
| XF-3 | ≤12/20/28 | 65 | ||
| XF-4 | 50-63 | ≤12/20/28 | 65 | |
| XF-5 | 75-100 | ≤12/20/28 | 65 | |
| XF-6 | 125-160 | ≤12/20/28 | 65 | |
| XF-7 | 200-250 | ≤20/28 | 65 | |
| XF-8 | 300-350 | ≤20/28 | 65 |
Lebih banyak perangkat kemudi hidrolik tipe garpu silinder listrik dapat ditawarkan, silakan hubungi kami untuk lebih jelasnya.
