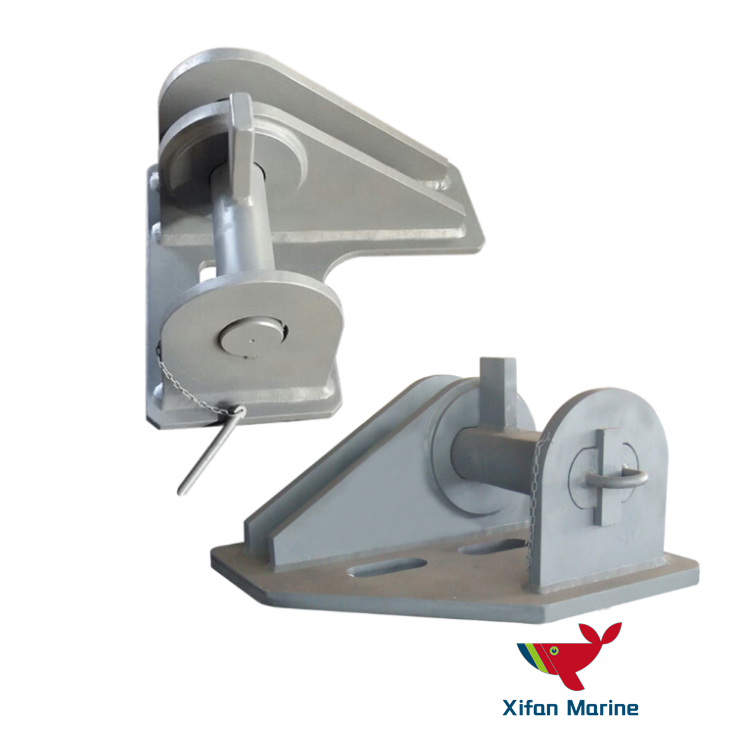

Braket Penarik OCIMF Baja Kekuatan Tinggi
Merek :XIFAN MARINE
produk asal :Cina
waktu pengiriman :15-20 hari
kapasitas pasokan :1000 buah/hari
Tipe: OCIMF JIS F2029:1997
Bahan: baja paduan bermutu tinggi, 35CrMo
SWL100/150/200/250/320/380 Ton
Diameter Rantai yang Cocok: Kelas 2/3 , ukuran hingga ø114mm
Braket Penarik OCIMF Baja Kekuatan Tinggi
Ini adalah model paling lengkap dari JIS F2029 Smit Bracket. Ini hanya untuk digunakan dalam pengaturan. Saya tidak akan mengarang ini. Itu dikembangkan dari cutsheet. Ini memiliki konfigurasi dari diameter nominal 52mm. rantai hingga 132mm.
Semua Braket Smit Laut kami dirancang agar kompatibel dengan beban pemutusan rantai yang digunakan. Sertifikat tersedia, seperti BV, ABS, LR, DNV, NK, RS, IRS.
Braket SMIT, juga dikenal sebagai braket penarik, braket tambat, adalah perangkat tambat laut yang umum digunakan yang dilas ke geladak. Itu terbuat dari baja paduan bermutu tinggi dan dapat menahan beban dari 450KN hingga 4000KN untuk ukuran rantai dari 28mm hingga 132mm. Permukaan dilapisi dengan primer anti karat untuk ketahanan korosi yang baik.
Menggambar :
Spesifikasi :
| Item No. | Nominal Dia. | SWL | MBL | Dimensi (mm) | Berat Massa | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | kN | kN | A | B | C | D | DAN | F | G | H | K | R | kg | |
| XF-OCIMF-54 | 54 | 1000 | 2000 | 500 | 555 | 20 | 300 | 250 | 140 | 78 | 118 | 80 | 110 | 118 |
| XF-OCIMF-64 | 64 | 1500 | 3000 | 600 | 625 | 28 | 360 | 300 | 175 | 88 | 122 | 100 | 135 | 184 |
| XF-OCIMF-76 | 76 | 2000 | 4000 | 720 | 800 | 30 | 430 | 360 | 200 | 112 | 170 | 110 | 160 | 312 |
| XF-OCIMF-102 | 102 | 3200 | 6400 | 940 | 1000 | 40 | 560 | 470 | 260 | 144 | 216 | 140 | 210 | 886 |
| XF-OCIMF-114 | 114 | 3800 | 7600 | 1100 | 1180 | 50 | 628 | 548 | 290 | 162 | 250 | 170 | 235 | 1184 |
| * Dimensi dan berat hanya untuk referensi. * Layanan desain yang disesuaikan tersedia. | ||||||||||||||
