ISO13755 Steel Casting Warping Roller Fairlead

ISO13755 Steel Casting Warping Roller Fairlead

Merek :XIFAN MARINE

produk asal :Cina

waktu pengiriman :15-20 hari

kapasitas pasokan :5000 pcs/hari

Rol baja ISO13755 harus diklasifikasikan sebagai tiga jenis berikut:
— tipe A: terbuat dari pengecoran baja tanpa penutup debu atas;
— tipe B: terbuat dari pengecoran baja dengan penutup debu atas;
— tipe C: terbuat dari pelat baja dengan penutup debu.

ISO13755 Steel Casting Warping Roller Fairlead

Fondasi roller warping harus ditentukan oleh pabrikan sesuai dengan standar ISO13755. Roller fairlead dibuat dari pengecoran baja dengan titik leleh tidak kurang dari 205N/mm2 atau pelat baja dengan titik leleh tidak kurang dari 235 N/mm2 dan Axl terbuat dari pengecoran baja yang dapat dilas dengan titik leleh tidak kurang dari 350N/mm2 atau setara. Rol warping memiliki tiga tipe termasuk tipe A yang terbuat dari pengecoran baja tanpa penutup debu atas, tipe B yang terbuat dari pengecoran baja dengan penutup debu atas dan tipe C yang terbuat dari pelat baja dengan penutup debu tergantung pada konstruksinya.

Tergantung pada konstruksinya, rol baja harus diklasifikasikan menjadi tiga jenis berikut:

— tipe A: terbuat dari pengecoran baja tanpa penutup debu atas;
— tipe B: terbuat dari pengecoran baja dengan penutup debu atas;
— tipe C: terbuat dari pelat baja dengan penutup debu.

Fitur:

Bahan: Baja

Ukuran Nominal: 150mm hingga 500mm

Tipe: Tipe A, Tipe B & Tipe C

SWL: 265kN hingga 1942kN

Berat: 21KG hingga 374KG

Bantalan atau gandar fleksibel;

Permukaan halus dilapisi secara eksternal dengan lapisan pelindung anti korosi;

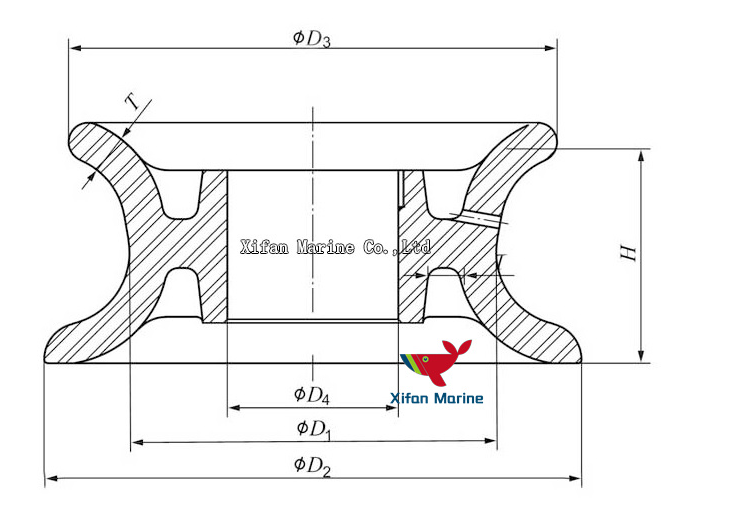

Menggambar dariISO13755 Steel Casting Warping Roller Fairlead

ISO13755 Steel Casting Warping Roller Fairlead Tipe A dan Tipe B

Ukuran nominal (Dn)	Dimensi (mm)						SWL				Berat yang Dihitung
	D1	D2	D3	D4	D5	H	θ=90°	θ=0°	θ=0°		(kg/set)
	D1	D2	D3	D4	D5	H	（kn)	(T)	（kn)	(T)	Tipe A	Tipe B
150	150	230	216	110	90	137	265	27	186	19	23	24
200	200	300	280	145	115	157	441	45	314	32	42	43
250	250	370	340	165	135	177	579	59	412	42	77	80
300	300	430	400	190	150	197	/	/	/	/	/	/
350	350	490	460	210	167	217	/	/	/	/	/	/
400	400	560	520	225	177	237	/	/	/	/	/	/
450	450	620	590	245	190	257	/	/	/	/	/	/
500	500	680	660	260	205	277	/	/	/	/	/	/

ISO13755 Steel Casting Warping Roller Fairlead Tipe A dan Tipe B dengan Penutup Debu Tipe C

Ukuran nominal (Dn)	Dimensi (mm)						SWL				Dihitung Berat
	D1	D2	D3	D4	D5	H	θ=90°		θ=0°		(kg/set)
	D1	D2	D3	D4	D5	H	（kn)	(T)	（kn)	(T)	(kg/set)
150	150	230	220	121	95	150	265	27	186	19	21
200	200	300	280	162	118	185	441	45	314	32	37
250	250	370	340	186	136	220	579	59	412	42	56
300	300	430	400	209	149	240	726	74	510	52	86
350	350	490	455	236	172	260	1040	106	736	75	127
400	400	560	520	254	184	280	1246	127	883	90	174
450	450	620	580	269	199	292	1599	163	1128	115	215
500	500	680	640	293	217	305	1942	198	1373	140	253
