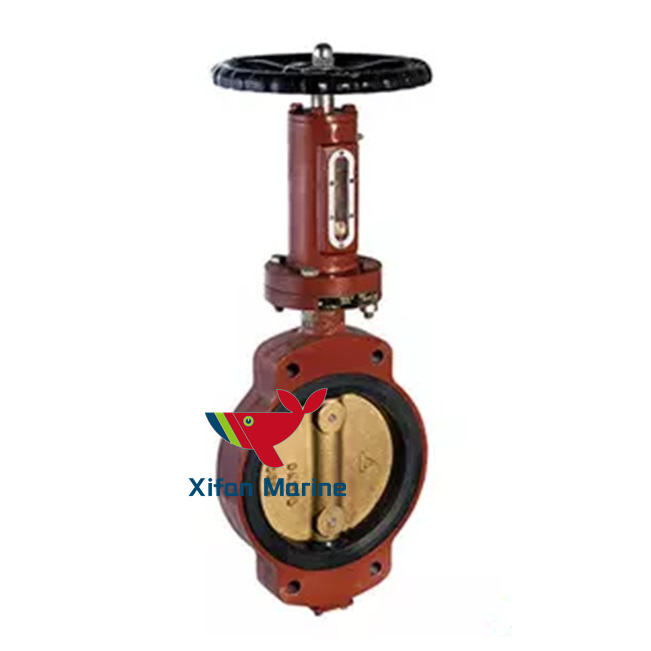

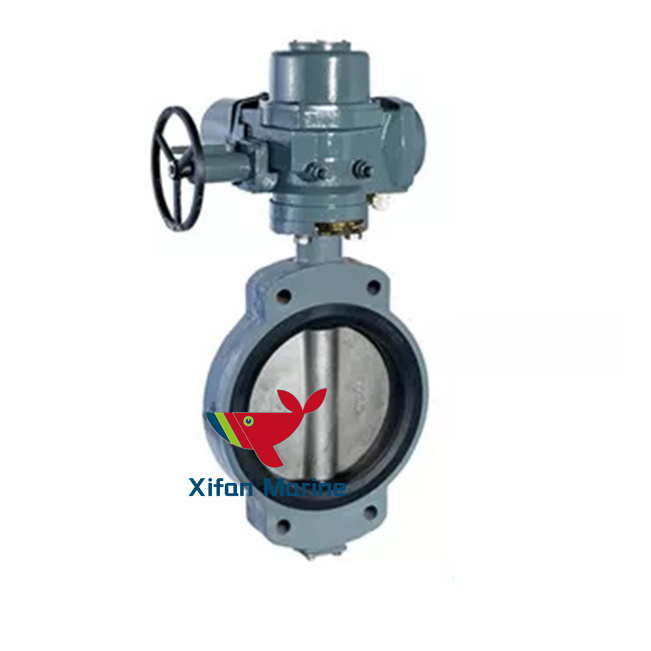

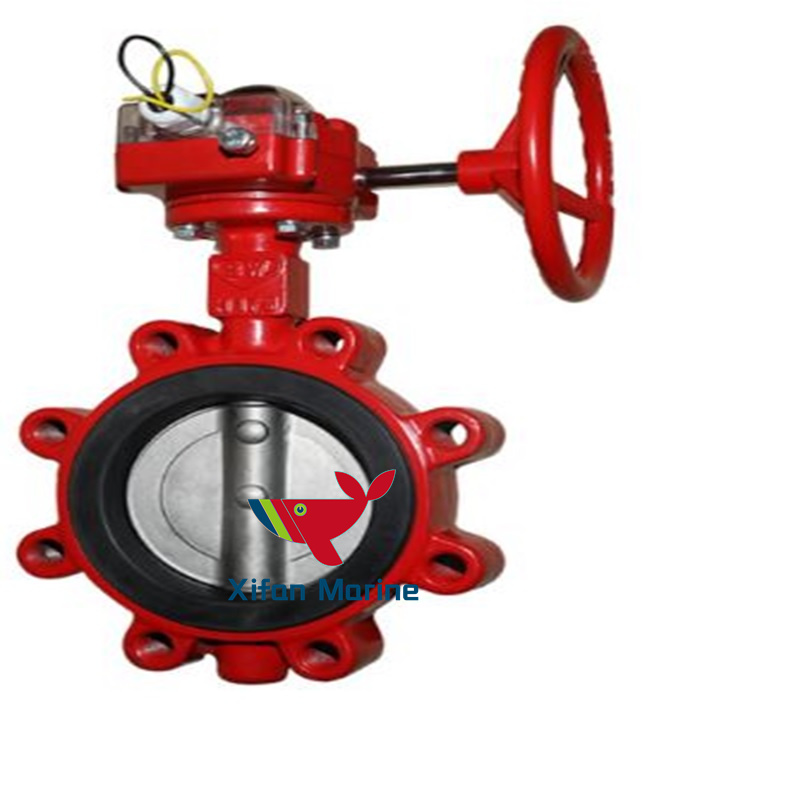

Katup Kupu-Kupu Tipe Pusat Kelautan
Merek :XIFAN MARINE
produk asal :Cina
waktu pengiriman :15 hari
kapasitas pasokan :10000pcs/Bulan
Katup Kupu-Kupu Tipe Pusat Kelautan
(1) tubuh: besi cor
(2) cakram: perunggu aluminium
(3) batang: baja tahan karat
bahan yang disebutkan sebelumnya adalah bahan dasar，pemilik kapal dapat memilih bahan yang lebih baik，seperti SUS304，SUS304L，SUS316L….
Katup Kupu-Kupu Tipe Pusat Kelautan
1. Aplikasi
Katup Kupu-Kupu Tipe Pusat Kelautan umumnya dapat digunakan untuk memperbaiki kapal dan pembuatan kapal, dan juga dapat digunakan di anjungan lepas pantai.
2. Bahan
(1) tubuh: besi cor
(2) cakram: perunggu aluminium
(3) batang: baja tahan karat
bahan yang disebutkan sebelumnya adalah bahan dasar，pemilik kapal dapat memilih bahan yang lebih baik，seperti SUS304，SUS304L，SUS316L.
3. Data Teknis
(1) tekanan nominal (MPa): 1.0
(2) diameter nominal (mm): 80~200
4. Fitur
(1) Kontrol kualitas yang ketat untuk memastikan kualitas produk.
(2) Kustomisasi fleksibel sesuai kebutuhan bisnis.
5. Dimensi (mm)
Tipe A
DN | Dimensi struktur | Penghubung jalur pipa | Berat (kg) | |||||
H | H1 | L | L1 | D1 | D2 | D0 | ||
80 | 298 | 190 | 46 | 254 | 138 | 118 | 15 | 4.80 |
100 | 348 | 205 | 52 | 158 | 138 | 5.74 | ||
125 | 378 | 235 | 56 | 183 | 164 | 7.95 | ||
150 | 417 | 257 | 340 | 208 | 190 | 11.73 | ||
200 | 468 | 282 | 60 | 273 | 250 | 17 | 16.14 | |
Ketik AS
DN | Dimensi struktur | Penghubung jalur pipa | Berat (kg) | |||||
H | H1 | L | L1 | D1 | D2 | D0 | ||
80 | 298 | 190 | 46 | 254 | 160 | 133 | 18 | 5.20 |
100 | 348 | 205 | 52 | 180 | 158 | 6.24 | ||
125 | 378 | 235 | 56 | 210 | 184 | 8.95 | ||
150 | 417 | 257 | 340 | 240 | 212 | 12.83 | ||
200 | 468 | 282 | 60 | 295 | 268 | 22 | 17.59 | |
